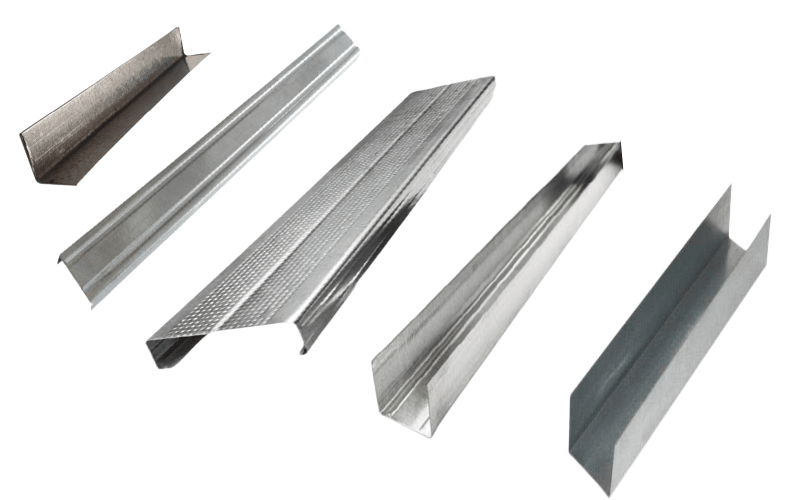

انواع سازه و اجزای فلزی کناف
سازه C/CW
سازه استاد با مقطع C شکل، در اندازه های 50، 70، 75 و 100 میلیمتر و در دو نوع استاندارد DIN و NF تولید می شوند. این سازه جز عمودی ساختار قاب فولادی در دیوارهای خشک است و با توجه به شرایط محیطی در فواصل 30، 40 و 60 سانتیمتر از یکدیگر به صورت قائم نصب می شوند. پس از آن پانل ها روی این زیرسازی قرار می گیرند. سازه استاد به طول 3 متر می باشد و در بسته های 10 شاخه ای عرضه می شود.
سازه U/UW
سازه رانر با مقطع U شکل، در اندازه های 50، 70، 75 و 100 میلیمتر و در دو نوع استاندارد DIN و NF تولید می شوند. این سازه جز افقی ساختار قاب فولادی در دیوارهای خشک است. سازه رانر در کف و سقف اجرا می شود و سازه استاد درون آن قرار می گیرد. از این سازه در بخش های افقی بازشوها نیز استفاده می شود. سازه رانر به طول 4 متر می باشد و در بسته های 10 شاخه ای عرضه می شود.
سازه UA
این پروفیل به طور معمول اطراف درهای با وزن 25 کیلوگرم بر مترمربع، بازشوهای سنگین با ابعاد بزرگ و نامتعارف در نمای ساختمان و در اجرای دیوارک کاربرد دارند که می توانند به عنوان جز عمودی یا افقی در ساختار دیوار خشک اجرا شوند. سازه UA توسط نبشی مخصوص به رانر کف و سقف متصل می شود.
سازه پشتیبان (SP60)
در پروژه هایی که نیاز است لوله های آب سرد و گرم فاضلاب، رادیاتورها و سایر بارهای طره ای نصب شود که وزن آن ها باید به استادهای مجاور منتقل شود، از این سازه استفاده می شود.
قطعه اتصال پشتیبان (SC47)
این قطعه با ترکیب سازه F47، به سازه پشتیبان جهت نصب قوطی های برق فلزی استفاده می شود
سازه زیرسازی سقفی
این سازه مقطعی C شکل دارد و در دو نوع F47 و CD60 تولید و عرضه می شود. این سازه جز اصلی زیرسازی سقف های کاذب نوع D112 می باشد که به عنوان سازه باربر یا سازه پانل خور یا هر دو عمل می کند. این سازه ها در ساختار دیوار پوششی متصل به دیوار زمینه نیز کاربرد دارند.
سازه تراز سقف یکپارچه
سازه تراز در دو نوع L25 (با مقطع نبشی) و UD28 (با مقطع ناودانی) تولید و عرضه می شوند. این سازه در فصل مشترک دیوار و سقف، به دیوار متصل می شود و تراز سقف را مشخص می کند. از ویژگی های این سازه، نقش باربری، تکیه گاه در حاشیه سقف و یا به عنوان عضو الزامی در ساختارهای دارای عایق بندی صوتی یا دارای کد حریق می باشند. همچنین از این سازه جهت زیرسازی در محل شکست های سقف استفاده می شود.
سازه محافظ گوشه (Corner bead)
این سازه جهت ضربه گیری در کنج های خارجی دیوارها و محل هایی که در معرض ضربه هستن استفاده می شود. سازه محافظ گوشه همچنین می تواند لبه هارا گونیا و یکنواخت نماید.
سازه محافظ لبه (J- bead)
برای ایجاد لبه های صاف و یکنواخت در انتهای پانل های گچی از این سازه استفاده می شود. همچین می تواند از لبه های آزاد پانل ها محافظت نماید.
سازه درز انقطاع
برای ایجاد درز انقطاع در دیوارها و سقف های پیوسته با طول زیاد، از این سازه استفاده می شود. این سازه اقسام مختلف و کاربردهای زیادی دارد.
نبشی تراز سقف مشبک
سازه نبشی سقف مشبک یا L24 در فصل مشترک دیوار و سقف، به دیوار متصل می شود. این سازه می تواند نقش باربری نیز داشته باشد و به عنوان اولین تکیه گاه در حاشیه سقف عمل کند. این سازه در دو نوع ساده و دارای خط سایه ارائه می شود. برای ایجاد یک شیار تزئینی در محل اتصال به دیوار، از سازه نوع خط سایه دار استفاده می شود.
اتصالات فلزی
براکت (اتصال مستقیم)
از این قطعه هنگامی که فاصله سقف کاذب با سقف اصلی کم است، جهت اتصال زیرسازی سقف کاذب به سقف اصلی استفاده می شود. براکت برای سازه های F47 و CD60 تولید و عرضه می شود. همچنین برای اتصال پروفیل F47 باربر به آویز ترکیبی به کار می رود.
